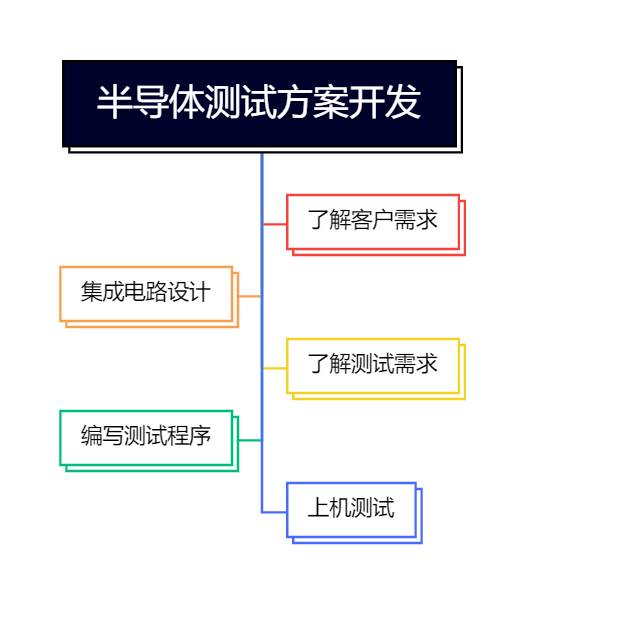

半导体测试方案开发
工艺特点
单片集成电路和薄膜与厚膜集成电路这三种工艺方式各有特点，可以互相补充。通用电路和标准电路的数量大，可采用单片集成电路。需要量少的或是非标准电路，一般选用混合工艺方式，也就是采用标准化的单片集成电路，加上有源和无源元件的混合集成电路。厚膜、薄膜集成电路在某些应用中是互相交叉的。厚膜工艺所用工艺设备比较简易，电路设计灵活，生产周期短，散热良好，所以在高压、大功率和无源元件公差要求不太苛刻的电路中使用较为广泛。另外，由于厚膜电路在工艺制造上容易实现多层布线，在超出单片集成电路能力所及的较复杂的应用方面，可将大规模集成电路芯片组装成超大规模集成电路，也可将单功能或多功能单片集成电路芯片组装成多功能的部件甚至小的整机。
使用与注意事项
(1)集成电路在使用时不允许超过极限值，在电源电压变化不超过额定值的±10%时，电参数应符合规范值。电路在使用的电源接通与断开时，不得有瞬时电压产生，否则会使电路击穿。
(2)集成电路使用温度一般在–30~85℃之间，在系统安装时应尽量远离热源。
(3)集成电路如用手工焊接时，不得使用大于45W的电烙铁，连续焊接时间应不超过10S。
(4)对于MOS集成电路，要防止栅极静电感应击穿。
方案设计：
可根据客户需求进行定制，为客户提供专业的技术支持。
